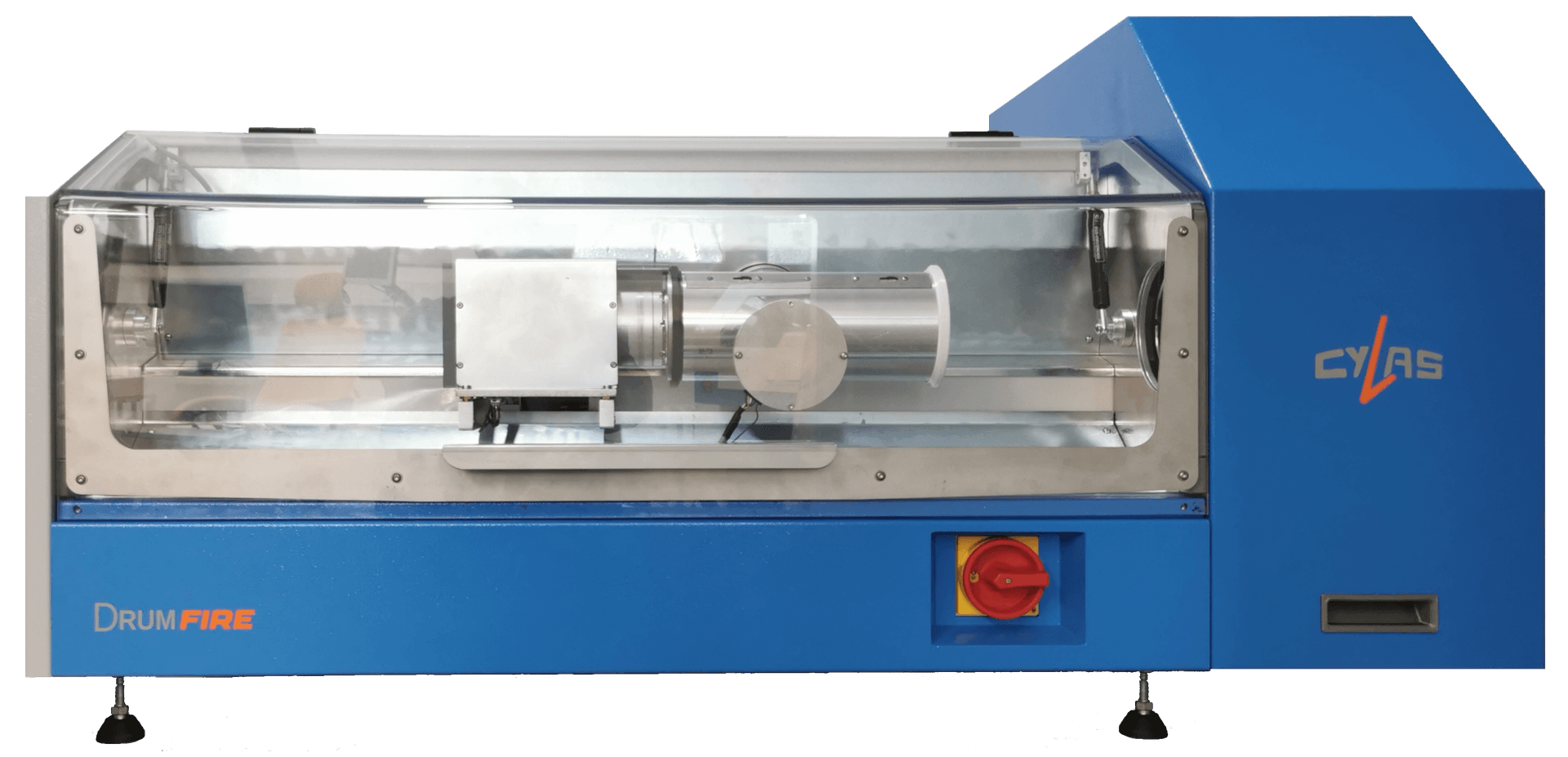

Trommelgravierer für höchsten Durchsatz bei der Produktion von Stempelgummiplatten

Kontinuierlicher spiralförmiger Gravurpfad

➥ Hohe Gravurqualität durch gleichförmige Bewegung ➥ Keine Vorlauf-Rücklauf-Korrektur notwendig ➥ Längere Lebensdauer der Achsenmechanik aufgrund geringerer mechanischer Belastung

Bewegung des Materials in zwei Richtungen, Stillstand des Arbeitskopfs

➥ Hohe Gravurqualität durch konstante Strahleigenschaften im Laserfokus ➥ Einfachere Strahljustage

Staubabsaugung mit optimierter Düse in nächster Nähe zum Entstehungsort

➥ Geringere Staubentwicklung in der Maschine und im Arbeitsraum ➥ Geringere Geruchsentwicklung ➥ Längere Reinigungsintervalle

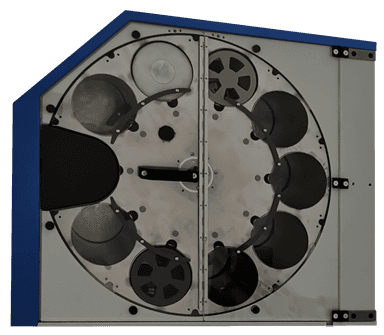

Revolvermagazin für 10 Trommeln mit jeweils einer A4-Gummiplatte

➥ Entkopplung des Be- und Entladevorgangs vom Bearbeitungsvorgang ➥ Das Nachladen und die Entnahme von feriggestellten Trommeln aus dem Magazin kann bei laufender Gravur erfolgen ➥ Ein volles Magazin kann in etwa 5 Stunden abgearbeitet werden

RFID-Kennzeichnungen der Trommeln

➥ Ermöglicht die automatische Zuordnung von Dateien und Parametersätzen zu den auf den Trommeln montierten Materialen

Einfache Bedienung

➥ Der Betrieb kann automatisch oder manuell erfolgen ➥ Im automatischen Betrieb wird ein Startvorgang eingeleitet, wenn sich zu gravierende Dateien im Puffer befinden und Material im Magazin vorhanden ist

Motorische Fokuseinstellung

➥ Automatische Fokuseinstellung durch Auswahl des Materialparametersatzes ➥ Fokusoptimierung bei Bearbeitung in mehreren Durchläufen

Netzwerkeinbindung

➥ Integration in Ihre Workflow- oder ERP-Software Ihres Firmennetzwerks z.B GPE der Fa. Bolasys ➥ Auslösen von Gravuren und Statusabfragen einzelner Gravur-Jobs über das Netzwerk durch Ihre Workflowsoftware oder manuell ➥ Bedienung über beliebige Rechner im Netzwerk oder auch über mobile Geräte ➥ Fernüberwachungs -und Fernwartungsfunktionen

Kameraüberwachung

➥ Beobachtung des Bearbeitsvorgangs und automatische Auslösung von Alarmen bei ungewöhnlichen Betriebszuständen

Wirksamer Staubschutz der optischen Komponenten

➥ Vollständig verrohrter Strahlengang ➥ Seltene Reinigung der Umlenkspiegel

Hocheffiziente Absaugung unmittelbar am Entstehungsort des Gummistaubs

➥ Optimierte Absaugdüse mit großem Querschnitt

Umfassende Diagnose- und Fernwartungsfunktionen

➥ Temperaturüberwachung wichtiger Systembestandteile z.B. der Fokuslinse und der Laser ➥ Überwachung des Blasluft- und des Absaugdrucks ➥ Speicherung der Meßwerte und graphische Darstellung zur Trenderkennung ➥ Softwareaktualisierung durch Fernzugriff möglich ➥ Überwachung des Bearbeitungsvorgangs mit Kamera

Kurzer Draht zum Hersteller oder

➥ Tel: 01718500908

Laserleistung bis ca. 250 Watt

➥ Standard mit 2 Stück eingebauten TI100 Strahlqellen ➥ Andere Laser mit geringerer Leistung möglich

Gravurzeit ca. 22 min, Schneidzeit kleiner 5 min für Standardgummiplatten A4

➥ Bei Standardlaserbestückung und ca. 1 mm Gravurtiefe

Verwendete Gummiplatten

➥ Standardplatten A4 unterschiedlicher Hersteller

Zubehör

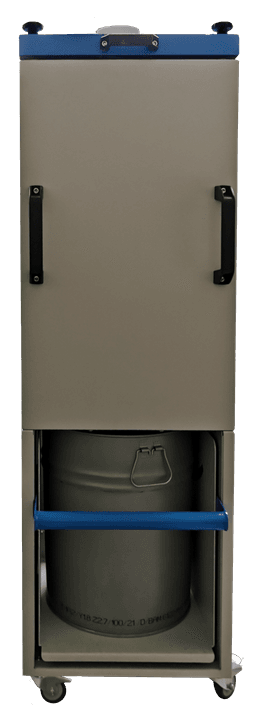

➥ Kompressorkühler z.B. Hyfra oder CW6000 ➥ Absauggerät z.B. Teka ➥ Vorabschneider z.b. Cylas VA-1 oder VA-2
